Блокировка точного инструмента профилирования MBQR для отделки внутреннего отверстия в мини -поворотном токарном станке
DROU_CARBIDE_BORING_TOOLS_EN.PDF
DROU_CARBIDE_BORING_TOOLS_MD_EN.PDF
Поле приложения:

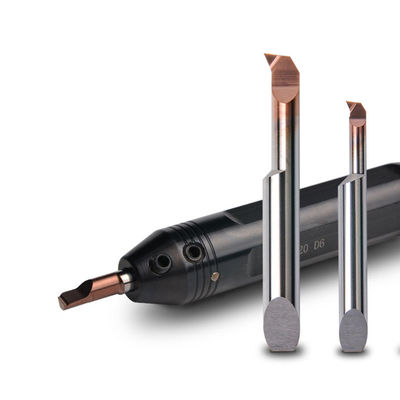

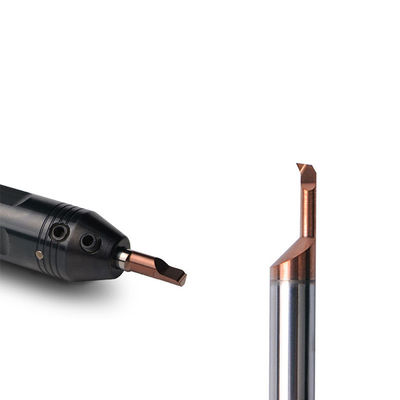

MBQR - это внутренний скучный и профилирующий инструмент, широко используемый для отделки профилирования внутренних отверстий в мини -поворотных токарных станках. Он особенно хорошо подходит для таких машин, как точки с ЧПУ и центрирующие машины.
В отличие от MPR круглого хвостовика, MBQR оснащен конструкцией наклона заднего костюма, что делает его совместимым с точными держателями инструментов. Кроме того, его усовершенствованное нанометровое покрытие на ультрафийном карбиде усиливает как плавность поверхности обработки, так и устойчивость к износу.
Детали продукта --- МбQ.ВедущийПрофильИнструмент
- Материал инструмента:100% карбид девственного вольфрама.
- Использование:Предназначен для внутренней скучной и поворотной отделки, подходит для мини -турниров с ЧПУ и аналогичными машинами.
- Твердость:HRA 91–93.5
- Точность:± 0,005 мм
- Покрытие:Адаптировано к вашему конкретному применению. Гладкая, тонкая поверхность карбида с покрытием обеспечивает превосходную поверхность.
- Ключевые отличия от MPR:а Наклон заднего конца, тогда как MPR оснащен круглым хвостовиком. Различные варианты покрытия.c. Совместимость с различными держателями инструментов.
- Ключевые отличия от MBCR:Меньший угол наклона кончика 22 ° по сравнению с 47 ° MBCR.
- Производство инструментов:Наши сильные возможности исследования и разработки и передовое оборудование позволяют нам постоянно соответствовать вашим разнообразным требованиям.
Что касается готового продукта MBQR, конкретная информация о продукте, как показано ниже:
| Фирменная марка: |
Дроу |
| Номер модели: |
Инструмент профилирования MBQR |
| Индивидуальная поддержка: |
OEM, ODM, OBM. |
| Стандарт: |
Iso |
| Тип продукта: |
Твердый карбид скучный крошечный инструмент |
| Материал: |
Карбид вольфрама, 100% новый материал |
| Покрытие: |
Быть определенным, с или без покрытия, нано -покрытие |
| Твердость: |
HRA 91 ~ 93,5 |
| Длина флейты |
2,0 ~ 35,0 мм |
| Цвет флейты: |
Бронза, матовая |
| Точность: |
± 0,005 мм |
| Диаметр хвостовика: |
4,0 ~ 7,0 мм |
| Тип хвостовика |
задний наклон |
| Повествование: |
R0.03-R0.20 |
| В основном разница в MPR: |
A. РЕАРНАЯ КОНЕЦ, В то время как MPR - круглая хвостовика.
Б. Дифферентное покрытие.
в Подходит для различного держателя инструментов. |
| Пример заказа: |
Принял |
| Использование: |
Внутренний поворот и скучный для финиша |
| Материал заготовки: |
Сталь, нержавеющая сталь, чугун и так далее |
| Тип обработки: |
Полуфинируя/отделка |
Особенности продукта:
-
Рекалибровка не требуется: Устранение необходимости повторной калибровки инструмента, снижения времени затрат и повышения эффективности.
-
Интегральный скучный дизайн инструмента: Скучный инструмент сформирован, а его уникальная конструкция флейты чип минимизирует наращивание чипа, повышая эффективность обработки.
-
Точное шлифование: Весь процесс использует пять осевых машин для точного шлифования, обеспечивая высокую точность R-углу наконечника инструмента. Режущая кромка остается гладкой под микроскопом при увеличении 500 раз.
-
Внутренняя возможность охлаждения: Продолжительная конструкция на стороне наклонного хвоста в сочетании с центральным рукавом для выходов с центральной водой обеспечивает эффективное внутреннее охлаждение во время обработки.
-
Стабильный зажим: Сплошные карбидные стержни точно выровнены в адаптере с использованием расположенного штифта, в то время как установленные винтовые зажимы обеспечивают повышенную стабильность для жесткого зажима.
-
Легкая замена инструмента: Изменить инструменты того же типа легко с помощью штифта по позиционированию, сохраняя ту же общую длину расширения.
Спецификация продукта:
| Модель |
Минимальный диаметр обработки (мм) φa |
Φd |
ведущий |
L1 |
L2 |
Фон |
С |
JS25 |
Al25 |
| MBQR0406L02R003-D- (C) |
0,6 |
4 |
0,03 |
28 |
2 |
0,55 |
0,06 |
● |
● |
| MBQR0408L025R003-D- (C) |
0,8 |
4 |
0,03 |
28 |
2.5 |
0,75 |
0,08 |
● |
● |
| MBQR0410L04R005-D- (C) |
1.0 |
4 |
0,05 |
29 |
4 |
0,9 |
0,15 |
● |
● |
| MBQR0410L06R005-D- (C) |
1.0 |
4 |
0,05 |
31 |
6 |
0,9 |
0,15 |
● |
● |
| MBQR0412L04R005-D- (C) |
1.2 |
4 |
0,05 |
29 |
4 |
1.1 |
0,15 |
● |
● |
| MBQR0412L06R005-D- (C) |
1.2 |
4 |
0,05 |
31 |
6 |
1.1 |
0,15 |
● |
● |
| MBQR0415L05R005-D- (C) |
1.5 |
4 |
0,05 |
30 |
5 |
1.4 |
0,20 |
● |
● |
| MBQR0415L05R010-D- (C) |
1.5 |
4 |
0,10 |
30 |
5 |
1.4 |
0,20 |
● |
● |
| MBQR0415L08R005-D- (C) |
1. 5 |
4 |
0,05 |
33 |
8 |
1. 4 |
0,20 |
● |
● |
| MBQR0415L08R010-D- (C) |
1.5 |
4 |
0,10 |
33 |
8 |
1.4 |
0,20 |
● |
● |
| MBQR0418L05R005-D- (C) |
1.8 |
4 |
0,05 |
30 |
5 |
1.7 |
0,20 |
● |
● |
| MBQR0418L05R010-D- (C) |
1.8 |
4 |
0,10 |
30 |
5 |
1.7 |
0,20 |
● |
● |
| MBQR0418L09R005-D- (C) |
1.8 |
4 |
0,05 |
34 |
9 |
1.7 |
0,20 |
● |
● |
| MBQR0418L09R010-D- (C) |
1.8 |
4 |
0,10 |
34 |
9 |
1.7 |
0,20 |
● |
● |
| MBQR0421L06R005-D- (C) |
2.1 |
4 |
0,05 |
31 |
6 |
1,85 |
0,25 |
● |
● |
| MBQR0421L06R010-D- (C) |
2.1 |
4 |
0,10 |
31 |
6 |
1,85 |
0,25 |
● |
● |
| MBQR0421L10R005-D- (C) |
2.1 |
4 |
0,05 |
35 |
10 |
1,85 |
0,25 |
● |
● |
| MBQR0421L10R010-D- (C) |
2.1 |
4 |
0,10 |
35 |
10 |
1,85 |
0,25 |
● |
● |
| MBQR0426L08R005-D- (C) |
2.6 |
4 |
0,05 |
33 |
8 |
2.35 |
0,30 |
● |
● |
| MBQR0426L08R010-D- (C) |
2.6 |
4 |
0,10 |
33 |
8 |
2.35 |
0,30 |
● |
● |
| MBQR0426L08R015-D- (C) |
2.6 |
4 |
0,15 |
33 |
8 |
2.35 |
0,30 |
● |
● |
| MBQR0426L12R005-Д-(С) |
2.6 |
4 |
0,05 |
37 |
12 |
2.35 |
0,30 |
● |
● |
| MBQR0426L12R010-D-(С) |
2.6 |
4 |
0,10 |
37 |
12 |
2.35 |
0,30 |
● |
● |
| MBQR0426L12R015-Д-(С) |
2.6 |
4 |
0,15 |
37 |
12 |
2.35 |
0,30 |
● |
● |
| MBQR0431L10R005-D-(С) |
3.1 |
4 |
0,05 |
35 |
10 |
2,8 |
0,50 |
● |
● |
| MBQR0431L10R010-D-(С) |
3.1 |
4 |
0,10 |
35 |
10 |
2,8 |
0,50 |
● |
● |
MBQR0431L10R015-D-(С)
|
3.1 |
4 |
0,15 |
35 |
10 |
2,8 |
0,50 |
● |
● |
| MBQR0431L15R005-Д-(С) |
3.1 |
4 |
0,05 |
40 |
15 |
2,8 |
0,50 |
● |
● |
| MBQR0431L15R010-D-(С) |
3.1 |
4 |
0,10 |
40 |
15 |
2,8 |
0,50 |
● |
● |
| MBQR0431L15R015-Д-(С) |
3.1 |
4 |
0,15 |
40 |
15 |
2,8 |
0,50 |
● |
● |
| MBQR0441L12R005-Д-(С) |
4.1 |
4 |
0,05 |
37 |
12 |
3,8 |
0,60 |
● |
● |
| MBQR0441L12R010-D-(С) |
4.1 |
4 |
0,10 |
37 |
12 |
3,8 |
0,60 |
● |
● |
| MBQR0441L12R020-D-(С) |
4.1 |
4 |
0,20 |
37 |
12 |
3,8 |
0,60 |
● |
● |
| MBQR0441L16R005-D-(С) |
4.1 |
4 |
0,05 |
41 |
16 |
3,8 |
0,60 |
● |
● |
| MBQR0441L16R010-D-(С) |
4.1 |
4 |
0,10 |
41 |
16 |
3,8 |
0,60 |
● |
● |
| MBQR0441L16R020-D-(С) |
4.1 |
4 |
0,20 |
41 |
16 |
3,8 |
0,60 |
● |
● |
| MBQR0441L20R005-D-(С) |
4.1 |
4 |
0,05 |
45 |
20 |
3,8 |
0,60 |
● |
● |
| MBQR0441L20R010-D-(С) |
4.1 |
4 |
0,10 |
45 |
20 |
3,8 |
0,60 |
● |
● |
| MBQR0441L20R020-D-(С) |
4.1 |
4 |
0,20 |
45 |
20 |
3,8 |
0,60 |
● |
● |
| MBQR0551L15R005-D-(С) |
5.1 |
5 |
0,05 |
40 |
15 |
4,8 |
0,80 |
● |
● |
| MBQR0551L15R010-D-(С) |
5.1 |
5 |
0,10 |
40 |
15 |
4,8 |
0,80 |
● |
● |
| MBQR0551L15R020-D- (C) |
5.1 |
5 |
0,20 |
40 |
15 |
4.8 |
0,80 |
● |
● |
| MBQR0551L20R005-D- (C) |
5.1 |
5 |
0,05 |
45 |
20 |
4.8 |
0,80 |
● |
● |
| MBQR0551L20R010-D- (C) |
5.1 |
5 |
0,10 |
45 |
20 |
4.8 |
0,80 |
● |
● |
| MBQR0551L20R020-D- (C) |
5.1 |
5 |
0,20 |
45 |
20 |
4.8 |
0,80 |
● |
● |
| MBQR0551L25R005-D- (C) |
5.1 |
5 |
0,05 |
50 |
25 |
4.8 |
0,80 |
● |
● |
| MBQR0551L25R010-D- (C) |
5.1 |
5 |
0,10 |
50 |
25 |
4.8 |
0,80 |
● |
● |
| MBQR0551L25R020-D- (C) |
5.1 |
5 |
0,20 |
50 |
25 |
4.8 |
0,80 |
● |
● |
| MBQR0661L15R005-D- (C) |
6. 1 |
6 |
0,05 |
40 |
15 |
5.8 |
1,00 |
● |
● |
| MBQR0661L15R010-D- (C) |
6.1 |
6 |
0,10 |
40 |
15 |
5.8 |
1,00 |
● |
● |
| MBQR0661L15R020-D- (C) |
6. 1 |
6 |
0,20 |
40 |
15 |
5.8 |
1. ,00 |
● |
● |
| MBQR0661L20R005-D-(С) |
6.1 |
6 |
0,05 |
45 |
20 |
5,8 |
1.00 |
● |
● |
| MBQR0661L20R010-D-(С) |
6. 1 |
6 |
0,10 |
45 |
20 |
5,8 |
1.00 |
● |
● |
| MBQR0661L20R020-D-(С) |
6.1 |
6 |
0,20 |
45 |
20 |
5,8 |
1.00 |
● |
● |
| MBQR0661L25R005-Д-(С) |
6.1 |
6 |
0,05 |
50 |
25 |
5,8 |
1.00 |
● |
● |
| MBQR0661L25R010-D-(С) |
6.1 |
6 |
0,10 |
50 |
25 |
5,8 |
1.00 |
● |
● |
| MBQR0661L25R020-D-(С) |
6.1 |
6 |
0,20 |
50 |
25 |
5,8 |
1.00 |
● |
● |
| MBQR0661L 30R005-Д-(С) |
6.1 |
6 |
0,05 |
55 |
30 |
5,8 |
1.00 |
● |
● |
| MBQR0661L 30R010-D-(С) |
6.1 |
6 |
0,10 |
55 |
30 |
5,8 |
1.00 |
● |
● |
| MBQR0661L30R020-D-(С) |
6.1 |
6 |
0,20 |
55 |
30 |
5,8 |
1.00 |
● |
● |
| MBQR0771L25R010-D-(С) |
7.1 |
7 |
0,10 |
54 |
25 |
6,8 |
1.20 |
● |
● |
| MBQR0771L25R020-D-(С) |
7.1 |
7 |
0,20 |
54 |
25 |
6,8 |
1.20 |
● |
● |
| MBQR0771L35R010-D-(С) |
7.1 |
7 |
0,10 |
64 |
35 |
6,8 |
1.20 |
● |
● |
| MBQR0771L35R020-D-(С) |
7.1 |
7 |
0,20 |
64 |
35 |
6,8 |
1.20 |
● |
● |
| ●: В наличии (C): Поддержка индивидуальной настройки внутренней охлаждающей жидкости. JS25, AL25: код покрытия. |
